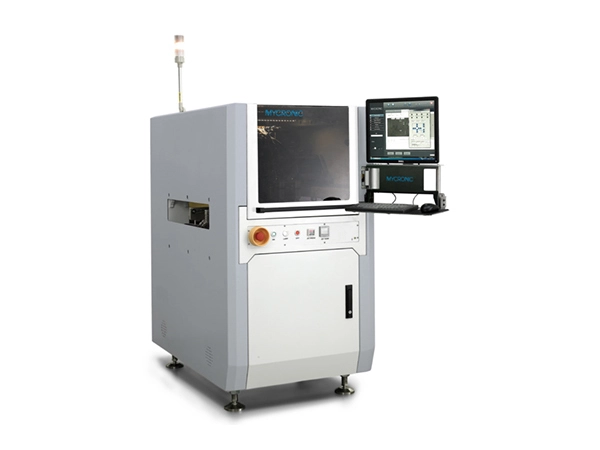

سیستم چاپ جت خمیر لحیم کاری MYJ10X PCB های غیر مسطح (با اختلاف ارتفاع کمتر از 0.4 میلی متر) را در خود جای می دهد و ضخامت خمیر لحیم کاری قابل کنترل را ارائه می دهد و به کاربران امکان می دهد ضخامت های مختلف را در مکان های مختلف مشخص کنند. از چاپ مستقیم بر روی اجزا پشتیبانی می کند - و آن را برای فرآیندهای مونتاژ سه بعدی / انباشته مناسب می کند - و با از بین بردن نیاز به شابلون، کارایی بالایی را ارائه می دهد.
- بدون نیاز به شابلون مخصوصاً برای کاربردهایی که نیاز به اشکال خاص اتصال لحیم کاری دارند مناسب است
- برنامه نویسی و تایید سریع برای محصولات مختلف
- می تواند تغییرات قابل توجهی در حجم لحیم کاری بین لنت های مجاور روی همان محصول انجام دهد
- به راحتی از برنامه های لحیم کاری PoP (Package-on-Package) پشتیبانی می کند
- بدون نیاز به تمیز کردن نگهداری بسیار آسان
- به ویژه برای محصولات با تراکم ادغام بالا مناسب است
- توزیع انعطاف پذیر مناسب برای محصولات با سطوح ناهموار (ارتفاع مختلف). کنترل دقیق حجم لحیم کاری
| پارامترهای اساسی | بستر لحیم کاری درون خطی MYJ10X |
| ابعاد | 770 x 1200 x 1400 میلیمتر (W x D x H) |
| وزن دستگاه | 650 کیلوگرم (پیکربندی استاندارد) |
| منطقه توزیع | W x D = 350 mm x 475 mm (پیکربندی استاندارد) |
| حداکثر اندازه PCB (حالت تک خط) | W x D = 350 mm x 475 mm |
| حداکثر اندازه PCB (حالت دو خطی) | W x D = 350 mm x 210 mm (دو مسیر به طور همزمان) |
| نوار نقاله | ارتفاع 890–965 میلی متر؛ ارتباطات استاندارد SMEMA؛ گزینه دو مسیر در دسترس است |
| ظرفیت بار نوار نقاله (شامل ثابت) | 3 کیلوگرم (سفارشی سازی مورد نیاز برای بارهای سنگین تر) |
| محدوده تنظیم عرض نوار نقاله | تک مسیر: 50-475 میلی متر؛ دو مسیر به طور همزمان: 50-210 میلی متر |
| ضخامت PCB | 0.5mm < T < 6mm; سفارشی سازی مورد نیاز برای ضخامت های دیگر |
| دقت موقعیت یابی | ±30μm @ 3σ (X، Y) |
| تکرارپذیری | ± 15μm @ 3σ (X, Y) |
| حداکثر سرعت | 1000 میلیمتر بر ثانیه (X، Y) |
| حداکثر شتاب | 1 گرم (X, Y) |
|
|
|
| پارامترهای اساسی | شیر جت خمیر لحیم کاری |
| AP پیکربندی سوپاپ (کوچک) | 215-260 میکرومتر؛ 2.1-3.2nl; 200 هرتز |
| پیکربندی سوپاپ AG (متوسط) | 330-520 میکرومتر؛ 5-20nl؛ 160-300 هرتز |
| فشار هوای خوراک مواد | 15.9 psi |
| ارتفاع جت | 0.6±0.1 میلی متر |
| نوع گواهینامه | CE |
